تکنولوژی SMD چیست؟ (مزایا و معایب + کاربردهای SMD)

تمامی دستگاه های الکترونیکی دارای یک برد می باشند که قطعات با المان های الکترونیکی روی آن نصب می شوند. در روشی که پایه قطعات الکترونیکی برای نصب از درون سوراخ‌ های ایجاد شده بر روی برد مدار عبور کرده و اتصال آنها توسط لحیم به سمت مخالف بورد است، تکنولوژی سوراخ کردن گفته می‌شود. فناوری نصب سطحی یا SMT روشی برای ساخت مدارهای الکترونیکی بوده که قطعات یا المان های الکترونیکی مستقیما روی برد مدار چاپ خواهند شد. به این قطعات الکترونیکی چاپ شده بر روی برد SMD می گویند که با تکنولوژی نصب سطحی یا SMT تولید شده اند. از تکنولوژی SMD در ساخت منابع نوری متفاوت استفاده می شود که امروز به دلیل کارایی بالا و مصرف برق بسیار کم، پر فروش ترین منبع نوری به حساب می آیند.

در این تکنولوژی، سبک تولید قطعات الکترونیکی به این صورت است که هیچ پایه ای به صورت سیمی به برد متصل نبوده و محل اتصال به برد مدار با استفاده از خمیر قلع به صورت چاپی و شکلی تخت می باشد. این تکنولوژی با سبک مونتاژ منحصر بفردی که دارد، باعث کاهش حجم قطعات و در نتیجه کاهش هزینه تولید و افزایش کیفیت مونتاژ شده است، اما به علت افزایش تراکم قطعات و کوچک بودن سایز المان ها، میزان خرابی آنها نیز افزایش می یابد. در ادامه مزایا، معایب و کاربردهای SMD ها در صنعت الکترونیک را مورد بررسی قرار خواهیم داد.

انواع لامپ ال ای دی امیران

برای مشاهده محصولات هر یک از دسته بندی های لامپ ال ای دی امیران، کافی است روی تصویر مورد نظر کلیک کنید.

تفاوت تکنولوژی SMD و SMT

SMD به معنای قطعات و المان های روی سطح برد است که توسط خمیر قلع و گرما چاپ می شوند. در مقابل به تکنولوژی و نحوه نصب و چاپ قطعات الکترونیکی روی برد دستگاه ها و منابع نوری SMT گفته می شود. مدار الکتریکی که به این روش ساخته می شود، در صنعت تا حد زیادی جایگزین روش سوراخ کاری و لحیم قطعات الکتریکی شده است.

مزایای تکنولوژی SMD

تکنولوژی SMT به دلیل بهره بری از قطعات الکترونیکی SMD دارای حجم کم، کیفیت مونتاژ بالا و هزینه پایین می باشند. در زیر مزایای SMD به اختصار شرح داده شده است.

• قطعات کوچکتر
• تراکم نصب قطعات خیلی بالاتر
• امکان نصب المان ها هر دو طرف مدار
• عدم سوراخ کردن برد الکتریکی در نتیجه تراکم بالاتر اتصالات و مسیرکشی
• چاپ قطعات با استفاده از خمیر قلع
• عملکرد مکانیکی بهتر در صورت قرار گرفتن در معرض شوک و ارتعاش
• مقاومت و القای الکتریکی کمتر در اتصال، در نتیجه عملکرد فرکانس بهتر
• هزینه ابتدایی و زمان تنظیم کمتر در تولید انبوه توسط ماشین‌های اتوماتیک
• مونتاژ ساده‌ تر و اتوماتیک
• قطعات SMT ارزان‌ تر در برابر قطعات مورد استفاده فناوری سوراخ-کامل
• روشنایی و نور کاملا یکدست و ملایم
• کاهش هزینه تعمیر و تعویض به دلیل عمر طولانی و کارکرد عالی
• مصرف انرژی پایین، در برابر کارایی بسیار بالا
• نوردهی بالا در برابر تولید گرما و حرارت بسیار کم
• ابعاد کم به میزان نوردهی بالا
• قیمت مقرون به صرفه

معایب تکنولوژی SMD

• SMD به تنهایی برای ساخت قطعات بزرگ توان یا ولتاژ بالا مناسب نیست، باید در کنار تکنولوژی سوراخ کامل استفاده شود.
• برای ساخت قطعاتی که در معرض تنش‌ های مکانیکی هستند، مناسب نیست.
• لحیم مورد استفاده در SMD به دلیل قرار گرفتن در معرض گرما می‌ تواند آسیب ببیند.

کاربردهای استفاده از SMD ها در تکنولوژی SMT

این تکنولوژی تاثیر چشم گیری در ساخت منبع نوری SMD داشته و لامپ های بسیاری به دلیل 4 کاربرد اساسی که در آنها به وجود آمده است، تولیده شده است که در زیر به بررسی هر کدام از آنها به صورت جداگانه می پردازیم.

• روشنایی و نورپردازی کاملاً یکنواخت و ملایم

لامپ هایی که توسط تکنولوژی SMD تولید شده اند، نسبت به سایر منابع نوری زاویه تابش بیشتری دارند، در نتیجه فضای بیشتری را از لحاظ نوردهی پوشش خواهند داد. بر خلاف ال ای دی ها که دارای نور متمرکز هستند، در این لامپ ها زاویه نوری بالا می باشد و نور پخش می شود.

منابع نوری SMD دارای عمر طولانی بوده و مقاومت بالایی در برابر نوسانات و ضربه دارند. در نتیجه در صورت بروز مشکلی به راحتی قابل حل می باشند. باید در نظر داشت که حتی اگر برد لامپ سوخت، با هزینه بسیار پایین برد جدیدی می توان خرید و جایگزین برد معیوب کرد، در نتیجه نیازی به خرید لامپ جدید نمی باشد. جهت آموزش تعمیر لامپ ها مقاله تعمیر لامپ ال ای دی را مطالعه نمایید.

این منابع نوری مانند لامپ ال ای دی دارای نوردهی بسیار بالا و مصرف انرژی و برق پایین می باشند. علاوه بر آن نور را پخش کرده و در نتیجه سطح وسیع تری را روشن می کنند.

به دلیل تولید گرمای بسیار کم منابع نوری متفاوت از جمله: مهتابی ها، چراغ های سقفی، پنل ها و …، به صورت های توکار یا روکار از این تکنولوژی استفاه می کنند. بسته به اندازه مکان و سقف محیط مد نظر مانند: فروشگاه ها، منازل مسکونی، کارخانه ها یا آزمایشگاه ها، از انواع متفاوت SMD ها استفاده خواهد شد.

در مورد تفاوت لامپ ال ای دی و SMD بیشتر بدانید.

نتیجه گیری

با گذر زمان و پیشرفت تکنولوژی، نیاز افراد به دستگاه های الکترونیکی با ابعاد و حجم کمتر اما کارایی بالاتر، بیشتر شده است. بنابراین تکنولوژی نصب سطحی جایگزین نصب سوراخ کامل شد، تا به جای استفاده از قطعات بزرگ و متصل کردن آنها با لحیم کاری، قطعات بسیار کوچک با تراکم بالاتر توسط خمیر قلع بر روی برد نصب شوند. در نتیجه بردهای کوچک تر، دستگاه هایی با ابعاد و حجم کمتر و وزن سبک تر شروع به مونتاژ و تولید شدند.

فروشگاه اینترنتی امیران ال ای دی

گروه صنعتی امیران، به عنوان یکی از تولید کننده های مطرح لامپ های ال ای دی، با شعار همگام با طبیعت، اقدام به تولید لامپ های کم مصرف LED در ایران نموده است تا گامی موثر در راستای صرفه جویی در مصرف حامل های انرژی، رعایت حقوق مصرف کننده و سازگاری با محیط زیست بردارد. لامپ های ال ای دی امیران، با ویژگی های منحصر بفردی مانند مصرف انرژی کم و بازدهی بالا، جایگزین بسیار مناسبی برای سایر منابع روشنایی می باشند که در چندین نوع مختلف با کارایی های متفاوت به بازار ارائه می شوند. شما می توانید به واسطه راههای ارتباطی زیر، با گروه صنعتی امیران ال ای دی در تماس باشید.

منظور از SMD در بردهای مدار چاپی چیست؟

کلمه SMD مخفف Surface Mount Device و به معنی قطعات نصب شده روی سطح می باشد. قطعات نصب سطحی، قطعات الکترونیکی هستند که به برد مدار چاپی به روش فناوری نصب سطحی Surface Mount Technology (SMT) متصل شده اند. اصطلاح SMT به شیوه نصب قطعات الکترونیکی روی سطح یک برد الکترونیکی اطلاق می شود.

قطعات SMD

استفاده از پتانسیل های موجود در جهان و ایجاد توانایی های جدید، تعداد قطعات بیشتری را جهت ساخت دستگاه های پیشرفته امروزی لازم كرده است. بنابراین برای جلوگیری از بزرگتر شدن ابعاد و حجم ماشین ها و ساخت سیستم های سبك تر، ریزتر، كوتاهتر و كوچك تر، ساختار قطعات می بایست تغییر می کرد و قطعات در حال استفاده معروف به THD با نوع جدیدی از قطعات جایگزین می شد.
در دهه 1960 اولین پیشگامان برای شناخت تكنولوژی جدید در IBM شروع به فعالیت كردند؛ مكانیك قطعات الکترونیکی دوباره طراحی شد به صورتی که پایه قطعات قبلی حذف و در انتهای قطعه سطح فلزی جهت اتصال مستقیم آنها به سطح بردهای الکترونیکی در نظر گرفته شد. قطعات بسیار کوچکتر شدند با این حال به مراتب بیشتر از تکنولوژی گذشته با سطح برد اتصال برقرار می كنند و به حجم زیادی از مدارها نیز اجازه حضور می دهند. با توجه به طراحی جدید، قطعات فوق SMC (Surface Mount Component) نام گذاری شدند و بردهایی که این قطعات بر روی آنها نصب شده است بردهای SMD (Surface-Mount Device) نام گزاری شدند. با توجه به مزایای فراوان، این تكنولوژی در دهه 1980 شروع به گسترش و پیشرفت نمود.

قطعات SMD دارای پایه های بسیار ریزی هستند كه با توجه به نوع و ابعاد هندسی قطعه، پایه ها به شكل ها و انواع متفاوت زیر طراحی شده اند:

• پایه های بسیار ریز هم چون پین های بسیار كوچك
• پایه های كوتاه به شكل بال پرنده یا آبشار
• پایه های كوتاه و كم حجم در انتهای قطعات به شكل حرف J انگلیسی
• آرایه ای از دیسک های بسیار ریز (●) قرار گرفته در انتها یا بر روی بدنه قطعات (BGA)

چرا SMD ؟

استفاده از تکنولوژی SMD در پی تمایل بسیار زیاد مصرف کنندگان برای داشتن تکنولوژی ای کوچک تر، سریع تر و بهتر است. نیاز شدید به افزایش قابلیت ها، تمایل افراد برای داشتن صفحاتی با سایز کوچک تر و رقابت در جهت رسیدن به منافع مالی و اعتبار در بازار، استفاده از این تکنولوژی را در پی داشته است.

مزایای مورد تایید مصرف کنندگان

• کاهش میزان دخالت نیروی انسانی
• کاهش هزینه های اضافی نیروی کار و تولید
• تکرار عملیات که باعث افزایش میزان کنترل کیفیت می گردد
• افزایش سرعت تولید
• کاهش مصرف قلع و صرفه جویی در ابعاد مدار چاپی
• قابلیت عملکرد مناسب
• کاهش تولید گرما
• کاهش مصرف برق
• ایجاد تحول و پیشرفت مداوم در روند تولید
• قابلیت استفاده به همراه تکنیک های بکار رفته در روش جایگذاری در درون سوراخ ها بخش هایی از صنعت که امروزه از تکنولوژی SMT استفاده می کنند.

مزیت های اقتصادی

در روش های گذشته قطعات دارای پایه های سیمی بودند و این پایه ها درون سوراخ هایی كه بر روی بردها موجود بود، قرار می گرفتند. بنابر این لازم بود در زمان طراحی و ساخت بردهای الكترونیكی علاوه بر پیش بینی فضای لازم برای این سوراخ ها در دو سمت برد هزینه های ناشی از سوراخ كاری و نیز متالیزه كردن دیواره سوراخ ها جهت اتصال دو طرف برد به همدیگر نیز در نظر گرفته شود.

مزایای صنعتی

• كوچك و سبك بودن قطعات SMD
• اشغال فضای كمتر
• نصب اتوماتیك ساده تر
• سرعت مونتاژ بالاتر
• امكان مونتاژ این قطعات در هر دو طرف بردها
• کاهش بسیار زیاد مقاومت و اندوكتانس پایه ها (در نتیجه طیف وسیعی از امواج با فركانس بالا را به راحتی هدایت می كنند)
• تغییر ناپذیری در برابر شرایط تنش زا و هم چنین لرزش زا به خاطر طرح فیزیكی قطعات SMD
• به حداقل رسیدن امكان خرابی قطعات بواسطه تماس حداقل انسان با آنها (با توجه به اینكه قطعات SMD از قطعات الكترونیكی همنوع خود كوچكتر هستند حركت و نصب آنها توسط ماشین صورت می گیرد و نه انسان)

کار با قطعات SMD

برای کار کردن با این قطعات از نوک های هویه مخصوص و هویه های حداکثر 30 واتی استفاده می کنند و برای در آوردن راحت تر آی سی ها و قطعات بزرگتر از هویه های هوای گرم استفاده می شود.

آی سی های مونتاژ سطحی دارای بسته بندی های 2 طرفه با نام های TSOP و SOP ، بسته بندی های 4 طرفه به نام های PLCC و TQFP و بسیاری بسته بندی های اختصاصی دیگر هستند. برای فرکانس های بالاتر از 200 مگاهرتز معمولاً از قطعاتی استفاده می شود که پایه های آنها از زیر می باشد و BGA نام دارند.

بردهای مدار چاپی SMD

برد مدارچاپی به عنوان قلب هر تولید الکترونیکی شناخته می شود که پایه و اساس اتصال قطعات الکترونیکی به یکدیگر است. برد مدار چاپی SMD همانطور که اشاره گردید قطعات الکترونیکی مورد استفاده در آن ها SMD هستند.

ال ای دی smd چیست؟ انواع سایز چیپ

ال ای دی smd چیست؟ انواع سایز چیپ

ال ای دی smd چیست؟

SMD در واقع مخفف عبارت Surface Mounted Device به معنی دستگاه نصب شده روی سطح است و به تکنولوژی گفته می شود که ساخت آن به روش لحیم کاری بدون استفاده از سوراخ بر روی بورد انجام می شود. مقدار زیادی از انواع قطعات ال ای دی که در روشنایی و نورپردازی استفاده می شوند برپایه این تکنولوژی ساخته شده اند.SMD چیست

در ال ای دی smd جهت بالا بردن توان و طول عمر ال ای دی ها و همچنین بهبود کیفیت لحیم کاری تولید کنندگان به تولید ال ای دی SMD روی آوردند. در این روش ال ای دی ها دارای دو یا چند پایه جهت لحیم کاری ساخته شده و روی یک پد مخصوص که معمولاً از جنس مس یا آلیاژ های دیگر فلزی با کیفیت قابلیت انتقال حرارت را دارند لحیم می شوند.

در صورتی که این پد از مس نامرغوب یا فلزات بی کیفیت ساخته شوند در انتقال حرارت به مشکل خورده و باعث کاهش طول عمر ال ای دی اس ام دی خواهند شد. (در ال ای دی cob جهت اتصال چیپ از بورد هایی به منظور برقراری اتصالات بهره می برند)

انواع چیپ ال ای دی smd بر اساس سایز

این نوع از ال ای دی بازار با نام های ۲۸۳۵, ۳۵۲۸, ۳۰۲۰, ۳۰۳۰, ۳۵۳۵, ۳۰۱۴, ۴۰۱۴, ۵۰۵۰, ۵۰۶۰, ۵۷۳۰ نامگذاری می شوند که در SMD چیست توان های ۰٫۵ وات تا ۱ وات در بازار موجود هستند. این اعداد بیانگر سایز چیپ ال ای دی است. یک سمت چیپ به قطب مثبت و سمت دیگر آن به قطب منفی متصل است و بین این دو سر سطح تابشی قرار دارد، هرچه این سطح تابشی بزرگتر باشد، چیپ بزرگ تر و به طبع آن نور بیشتری ساطع می کند. البته لازم به ذکر است که میزان نور تولید شده به شرکت سازنده چیپ و کیفیت ساخت آن وابسطه است و به همین دلیل نمیتوان سایز چیپ را به عنوان معیار نوردهی بیشتر در نظر گرفت.

برخی از انواع سایز چیپ اس ام دی

انواع لامپ اس ام دی

لامپ های اس ام دی در اشکال مختلف از جمله حبابی، پرژکتوری، نواری و پنلی ساخته می شود که در زیر برخی از آنها را شرح می دهیم.

پر استفاده ترین نوع لامپ SMD شکل حبابی به همان شکل لامپ رشته ای قدیمی است که از پایه سر پیچی و بدنه آلومینیومی یا پلاستیکی و یا سرامیکی و یک روکش حبابی از جنس پلاستیکی مات یا شفاف ساخته شده است.

کاهش انتقال حرارت از لامپ باعث گرم شدن smd و دیگر تجهیزات داخل لامپ گردیده و در نهایت باعثکاهش طول عمر لامپ SMD می شود. به همین دلیل بهترین گزینه برای بدنه لامپ جنس آلومینیوم است و در صورتی که بدنه با جنس دیگر استفاده شود وجود هیت سینک آلومینیومی جهت انقال جرارت الزامی است.

پروژکتور ال ای دی smd

لامپ اس ام دی پرژکتوری یکی دیگر از مواردی است که معمولاً در فضای خارج ساختمان جهت روشنایی محوطه ها و نورپردازی نمای ساختمان ها استفاده می شود و به همین دلیل لازم است در مقابل نفوذ آب و گرد و غبار مقاوم باشد که این مقاومت با شاخص IP که مخفف Ingress Protection و یک عدد دو رقمی است سنجیده می شود.

درایور یا مدار یکسو کننده در لامپ اس ام دی

درایور درواقع یک مبدل یکسو کننده تمام موج AC-DC است که برق ۲۲۰ ولت متناوب شهری را به برق مستقیم در بازه ولتاژی ۴۰+تا ۴۰– تبدیل میکند و بسته به نوع لامپ و توان ورودی تراشه های SMD از انواع مختلف آن استفاده می شود و بین جریان برق ۲۲۰ ولت شهری و ال ای دی اس ام دی SMD چیست نصب می شود. در بعضی از انواع ال ای دی smd درایور توسط شرکت سازنده روی برد نصب شده و دیگر نیازی به درایور جداگانه نداشته و بصورت مستقیم به برق ۲۲۰ ولت وصل می شود.

درایور بکی از عوامل مهم در طول عمر لامپ SMD است و در بسیاری از موارد خراب شدن یک لامپ اس ام دی به این قطعه بر می گردد.

معایب لامپ اس ام دی

از مشکلات ال ای دی smd سو سو زدن لامپ است. همچنین اگر یکی از تراشه های SMD بسوزد، هیچ یک از تراشه های دیگر کار نکرده و نور قطع می شود.

ویژگی های لامپ اس ام دی

طراحی تراشه اس ام دی بر خلاف دیگر ال ای دی های دیپ، شکل گلوله ای و دایره مانند نداشته و بصورت مسطح طراحی شده اند. تراشه های لامپ اس ام دی معمولاً زاویه نوردهی ۱۲۰ درجه دارند که گسترده تر از LED های دیپ است و همچنین این زاویه را می توان بوسیله لنزهای متمرکز کننده نور کنترل کرد. و این امر به این دلیل است که بر روی لامپ های SMD پوشش اپوکسی متمرکز کننده نور وجود ندارد. همچنین تراشه های smd (بسته به نوع دیود های داخلی) ۲، ۴ یا ۶ پایه اتصال دارند.

این نوع ال ای دی بگونه ای طراحی شده که هر دیود دارای یک مدار جداگانه است به این صورت که هر دیود یک آند وکاتد جداگانه دارد. به عنوان مثال مثال در اس ام دی ۵۰۵۰، هر تراشه درای ۳ دیود و به عبارتی شامل سه مدار و در مجموع ۶ پایه اتصال است. این تراشه ها معمولا با ولتاژی SMD چیست بین ۲٫۸ تا ۳٫۲ ولت روشن می شوند البته رایج ترین آنها ۳ ولت است و هر دیود روی تراشه بین ۴ تا ۵ لومن نور تولید می کند.

هر یک از این تراشه ها قابلیت تولید طیف نوری RGB را دارند و می توانند هر کدام از سه رنگ اصلی قرمز، سبز و آبی را پشتیبانی کند. و به همین دلیل ال ای دی smd درمقایسه با تکنولوژی دیپ از ترکیبات رنگی قدرتمندتری برخوردار هستند.

لامپ اس ام دی در مقابل روشن و خاموش شدن مقاوم است و این امر باعث کاهش طول عمر و خرابی لامپ نمی شود. سرعت روشن شدن و رسیدن به نقطه اوج این لامپ ها ۲۰ میکرو ثانیه است که بسیار کمتر از سایر منابع روشنایی قدیمی است.

لامپ های SMD فاقد پرتوهای مادون قرمز و فرابنفش که باعث آلودگی محیطی و آسیب های چشمی نمی شوند. همچنین درخشندگی نوردر لامپ های قدیمی با گذشت زمان کم می شود اما درانواع لامپ ال ای دی به خصوص لامپ SMD شدت نور در تمامی طول عمر لامپ ثابت بوده و افت چندانی نمی کند.

آشنایی کامل با قطعات SMD

با گسترش علم الکترونیک و به روز شدن مدارهای الکترونیکی، طراحی ها به سمت استفاده از قطعات اس ام دی و بسیار ریز پیش می روند.

آیا تا به حال شما با قطعات الکترونیکی اس ام دی کار کرده اید؟

با مطالعه این مقاله با طرز کار این قطعات، کاربردشان و تفاوت آن ها با قطعات دیپ آشنا خواهید شد.

1# اس ام دی چیست؟

قطعات اس ام دی یا SMD در واقع نسل جدید قطعات الکترونیکی هستند که
از لحاظ ساختاری هیچ تفاوتی با نسل قدیمی قطعات ندارند و تنها تفاوت آن ها شیوه اتصال شان به مدار است.

در دنیای الکترونیک شیوه جدیدی برای نصب المان ها و عناصر مدار در نظر گرفته شده است که
به آن Surface-mount technology یا تکنولوژی نصب سطحی و به اختصار SMT گفته می شود.

در این تکنولوژی برای نصب قطعات روی مدار نیازی به سوراخ شدن بردهای مدار چاپی نیست و
از روی سطح لحیم می شوند.

به همین علت به این قطعات surface-mount device گفته می شود.

این قطعات دقیقا نقطه مقابل نسل قبلی خود یعنی قطعات دیپ (DIP) هستند که
مخفف عبارت dual in-line pin به معنی حضور 2 مسیر پین یا پایه است.

این نوع قطعات داخل برد قرار گرفته و از زیر لحیم می شوند.

استفاده از این قطعات بسیار راحت بوده و
می توان از آن ها برای آزمایش و تست های ساده استفاده کرد.

برای این کار کافیست شما مدار موردنظرتان را روی برد بورد (Bread Board) ببندید.

از جمله تفاوت های قطعات اس ام دی با دیپ نحوه آزمایش کردن قطعه است که
در قطعات SMD روشی برای تست قطعه به تنهایی وجود ندارد و باید کل مدار طراحی، چاپ و لحیم شده و بعد تست کلی را انجام دهید.

2# مزایای استفاده از قطعات اس ام دی (SMD)

1. کوچکی قطعه ها
2. ساخت بردهای الکترونیکی در ابعاد بسیار کوچک تر و منسجم تر
3. استفاده از دو طرف یک برد مدار چاپی و صرفه جویی در سایز برد
4. امکان ترسیم اتصالات بسیار نزدیک به یکدیگر؛ زیرا نیازی به قرار دادن فاصله زیاد برای محل لحیم شدن پایه های قطعه نیست.
5. استحکام بیشتر برد ساخته شده در برابر فشار و نیروهای مکانیکی به علت عدم برجستگی بیش از حد قطعات روی برد

3# معایب استفاده از قطعات اس ام دی

1. این قطعات برای تجهیزات توان بالا یا ولتاژ بالا ساخته نمی شوند.
2. عدم قابلیت جدا شدن راحت از روی برد
3. عدم ساخت نمونه اولیه دستی به صورت ساده و آزمایشی و نیاز به اپراتور ماهر برای طراحی و ساخت برد

4# پارامترهای مهم انتخاب بین قطعات SMD و DIP

1. قیمت قطعات
2. موجودی قطعه در بازار ایران
3. توان مصرفی و جریان قابل تحمل هر قطعه
4. اختلاف ولتاژ دو سر قطعه
   استفاده از قطعات با ابعاد کوچک، در ولتاژهای بالا (220 ولت)، باعث تولید جرقه الکتریکی (arc) درون قطعه می شود.

برای مثال در رگولاتور، 3 پایه نزدیک به هم و یک کنتاکت داریم که در ابعاد کوچک احتمال جرقه زدن آن بسیار بالاست،
به همین علت در ساختار SMD آن سر وسطی که از داخل به heat sink متصل است را قطع می کنند تا
از تولید این جرقه الکتریکی جلوگیری شود.

5# جدول کد قطعات اس ام دی (SMD Packages )

قطعه های اس ام دی همانطور که در بالا گفته شد دارای ابعاد بسیار کوچک تری در مقایسه با قطعه دیپ با خصوصیات مشابه هستند.

در شکل زیر یک مقاومت اس ام دی را در مقایسه با مقاومت دیپ معمولی مشاهده می کنید.

پکیجینگ یا بسته بندی این قطعات دارای ابعاد استاندارد شده ایست که
برای تمام عناصر با ساختار مستطیلی مدارهای الکتریکی به کار برده می شود.

استاندارد متریک این سایز ها به این شکل است که از یک عدد 4 رقمی تشکیل شده که
دو هر دو رقم نشان دهنده یک ضلع این چهار ضلعی برحسب دهم میلی متر است.

برای مثال قطعه اس ام دی 5025 دارای ابعاد 5 در 2.5 میلی متر است.

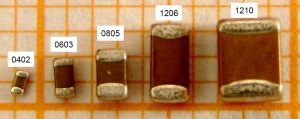

در جدول زیر می توانید استانداردهای تعریف شده برای قطعات SMD را مشاهده کنید:

• سایزهای بسیار ریز 0402 و 0603 که مونتاژ آن ها با دست امکان پذیر نیست به عنوان اولین سایز قطعات اس ام دی شناخته می شوند.
• کوچکترین سایز قابل استفاده در مونتاژ های دستی 0805 است.
• ابعاد طولی در حد 1206 ولی با عرض بیشتر نوع 1210 است که کاربرد خاص دارد.
• توجه کنید به خاطر سپردن اسامی رایج برای یک مهندس الکترونیک ضروری است.
• به خاطر داشته باشید در نام گذاری قطعات قطر آن ها تاثیری ندارد.
• این ابعاد در زمان تولید مدنظر بوده و روی بدنه قطعه مستقیم درج نمی شود.

برخی موارد مثل خازن های الکترولیتی که بدنه قطعه باید استوانه ای باشد و یا در برخی دیودها و قطعاتی امثال آن ها از جداول استاندارد دیگری استفاده می کنند.

6# انواع اس ام دی

قطعات الکترونیکی همگی علاوه بر ساختار DIP (که برای اکثر ما ظاهر آشنایی دارند) دارای ساختار SMD نیز هستند.

در ادامه نحوه خواندن اطلاعات روی برخی از قطعات SMD متداول را شرح می دهیم.

1-6# مقاومت اس ام دی

این تجهیزات از قالب استاندارد مستطیلی استفاده کرده و روی بدنه آن ها تنها یک عدد نوشته می شود.

این عدد معادل مقدار اهمی مقاومت است.

به این شکل که دو رقم سمت چپ یکان و دهگان بوده و رقم بعدی نمایشگر توان 10 ضرب شده در آن است.

برای مثال در شکل زیر داریم:

مقاومت = 47 * 10 2 = 4700 اهم

اگر روی بدنه ترکیبی از اعداد و حرف R باشد برای محاسبه مقاومت باید بجای R اعشار قرار دهیم.

مثلا: R15 یعنی 0.15 اهم

2-6# خازن های نصب سطحی

خازن ها از جمله قطعات اس ام دی دارای اشکال متفاوتی هستند، مدل سرامیکی که مشابه پکیج مستطیلی گفته شده در بخش قبلی است.

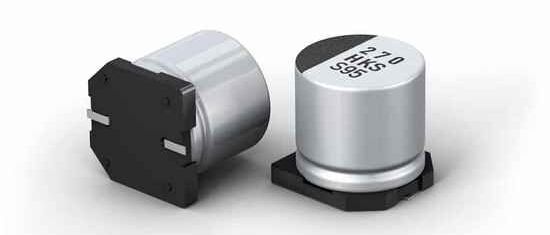

مدل آلومینومی یا الکترولیتی که مشابه خازن های دیپ بدنه استوانه ای داشته و مشخصات روی آن درج می شود و
باید در هنگان نصب به پلاریته آن توجه داشت.

و مدل تانتلیومی که بدنه ای مکعب مستطیل داشته اما با استاندارد یاد شده کمی متفاوت است.

در این مدل خاص علامت خط قرمز روی خازن نمایش دهنده سر مثبت آن است و
مقدار ظرفیت این خازن مشابه روش محاسبه مقاومت بوده و یکای آن پیکوفاراد است.

حروف نمایش داده شده نیز معیار سنجش دامنه ولتاژ قابل تحمل خازن است.

برای مثال ظرفیت خازن شکل زیر مساوی است با:

10 * 10 7 = 10 8 pF

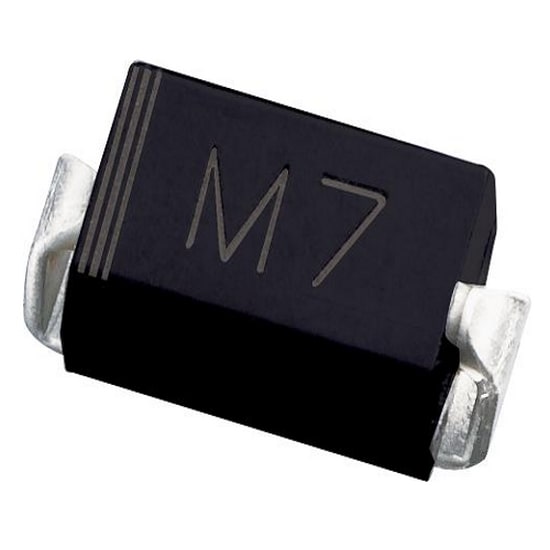

3-6# دیود اس ام دی

دیود ها مابین قطعات اس ام دی ظاهر بسیار ساده ای داشته و خط روی بدنه نشانگر پلاریته منفی دیود است.

4-6# LED های نصب سطحی

LED ها نیز بسیار کوچک تر و بعضا پر نور تر از مدل های دیپ هستند و
جهت پایه های آن ها روی بدنه قطعه بسته به شرکت سازنده به نحوی مشخص می شوند.

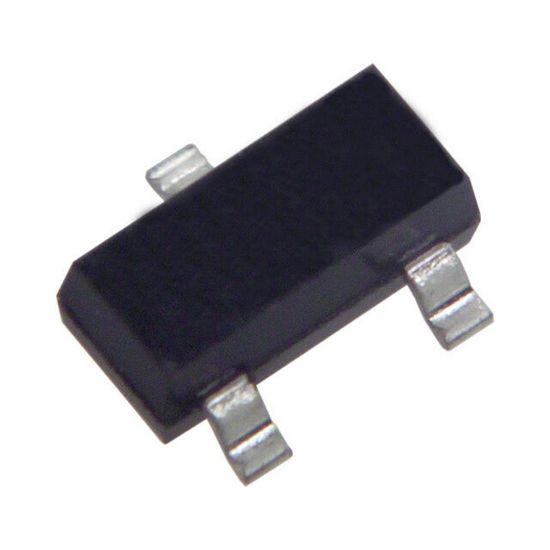

4-7# ترانزیستور SMD

ترانزیستورهای اس ام دی دارای بدنه های مستطیل سیاهی هستند که
سه پایه کوچک از کناره های آن ها بیرون آمده و برای تشخیص پایه ها باید از دیتاشیت قطعه استفاده کرد.

این قطعات اس ام دی ساختار ظاهری ساده و در عین حال گمراه کننده ای دارند که
باید بسیار با توجه مورد استفاده قرار بگیرند.

4-8# سلف اس ام دی

سلف های SMD از لحاظ ظاهری هیچ نکته خاصی ندارند، از لحاظ ظاهری یا مشابه مقاومت های اس ام دی هستند یا مشابه سلف های دیپ.

اکثرا به صورت مستقیم مقدار ظرفیت سلف روی آن نوشته می شود؛
اما بسته به نوع و سازنده قطعات اس ام دی ممکن است متفاوت باشد.

4-9# IC (مدار مجتمع)

IC های اس ام دی مشابه همان IC های دیپ هستند با این تفاوت که به جای پایه های عمودی، پایه های افقی دارند.

برخی از آی سی ها دارای پین در دو طرف بدنه بوده و برخی از آن ها هر چهار ضلع پین دارند.

مقاله بالا بخشی از مطالب گسترده الکترونیک است.

برای یادگیری صفر تا صد این حوزه به آموزش جامع الکترونیک نماتک مراجعه کنید.

برای مشاهده توضیحات کامل بسته کلیک کنید.

اگر به دنبال یاد گرفتن مهارت بیشتر و افزایش درآمد هستید،

برای دریافت آموزش های رایگان مرتبط با حوزه علاقه‌مندی خود فقط کافیه فرم رو تکمیل کنید.

وضعیت شغلی خود را انتخاب کنید:

نظرتون درباره این مقاله چیه؟
ما رو راهنمایی کنید تا اون رو کامل تر کنیم و نواقصش رو رفع کنیم.
توی بخش دیدگاه ها منتظر پیشنهادهای فوق العاده شما هستیم.

درباره نویسنده : حانیه برمایون

کارشناسی برق الکترونیک از دانشگاه علم و صنعت، علاقه مند به کار تولید محتوا هستم و همراه سایر اعضای تیم نماتک، برای رشد و پیشرفت صنعت و رسیدن شما به علاقه مندی هایتان، تلاش می کنم.

مطالب مرتبط

اسیلوسکوپ چیست و چه انواعی دارد؟

معرفی بازار کار رشته الکترونیک

معرفی پل وتستون، کاربردها و روابط محاسبه

۳۹ نظر

سلام،پلاریته دیودهای smd که روی آنها خطی برای شناسایی پلاریته وجود ندارد را چگونه از روی ظاهر شناسایی کنیم فقط مثلا” روی آن نوشته s2m , با تشکر بسیار

سلام خدمت شما دوست عزیز
لطفا سوالات تخصصی خودتان را در قسمت فروم سایت به ادرس لینک زیر مطرح بفرمایید تا عزیزان راهنمایی کنند
http://forum.namatek.com
از همراهی شما با تیم نماتک سپاسگزار هستیم.
پیروز باشید.

درود بر شما بانوی پر تلاش سرکار خانم مهندس برمایون…خدا قوت…تندرست باشید..دلتون شاد و غماتون بر باد..ایشالر مدارهای زندگیتون همیشه سالم باشه و ندار های زندگیتون خاموش….من IT خوندم و علاقه زیادی به الکترونیک و تاسیسات و برق دارم…در مطالعات ازادم همیشه درگیر مطالب دوست داشتنی الکترونیک و برق هستم….تصادفی با سایت شما اشنا شدم و ثبت نام کردم….از ادبیات و گویش شما خوشم اومد و حس و حال خوب گرفتم….ارزوی موفقیت دارم و خوشحال شدم که با شما همنورد و همراه شدم…..نیک فرجام باشید

سلام جناب مهندس رزاقی مله
سپاس از محبت و لطف شما بزرگوار که نسبت به نوشتار بنده داشتید و با همراهی و ثبت نظراتتون باعث انرژی مضاعف برای تیم نویسنده ما شدید.
خرسندم که مطالب نوشته شده در سایت ما برای شما مناسب و مفید بودند و شما رو به سمت علاقه مندی هاتون همراهی میکنن
موید و پیروز باشید.

سلام خانم مهندس خدا به شما وهمکاراتون خیر عطا کنه که اینطور کامل وواضح باشرایط همه فهم این رشته رو به افرادی مثل من که شرایط تحصیل تو دانشگاه را نداشته ونداریم تدریس میکنین ،من از یک شهر محروم از امکانات روز ،اتفاقی باسایت شما اشنا شدم ،وچون هم علاقه دارم وهم مداما درحال درست وخراب کردن شارژر وگوشی و،،،هستم دوست دارم شغل من درزمینه الکترونیک باشه با همسر ودوفرزند حاضرم مثل بچه دبستانی مشق این رشته را بعداز امدن ازسرکاربنویسم تا بتونم این مهارت رو تبدیل به شغلم کنم شما که شکرخدا کلی کاراموز توسطح ایران دارین کاش برای شهرهای ضعیف ومردم ضعیف ازنظر مالی که‌ من یک نفرشون هستم، یه جور اموزش ترتیب بدین که خیلی زود بتونیم توشهر خودم‌ مشغول بشیم که هم هزینه تدریس شما و خرج زندگی خودمون رو دربیاریم هم ادامه تدریس کامل تر وتخصصی تر شما را بتونیم دنبال کنیم

سلام بزرگوار وقت بخیر
یک دنیا سپاس بابت محبت و انرژی خوبی که به بنده و همکارانم اعطا می کنید.
حضور شما و همراهی تان با سایت، افتخار بزرگی برای ماست و خدا را شاکریم که این آموزش برای شما مفید بوده و تونستیم در راستای دستیابی به هدف و آرزوی بزرگتون شما رو اندکی کمک کنیم.
بزرگترین رسالت و هدف نماتک همین موضوع بوده و هست که عزیزانی که دسترسی به کلان شهر ها ندارند بخاطر محدودیت رفت و آمد از علاقه مندی خودشون و پیشرفت در حوزه استعدادی شون دور نمونن و
بتونن با استفاده از ویدیوهای اموزشی از تجریبات مدرسین عزیز و با سابقه استفاده کنن.
آموزش الکترونیک هم یکی از همین آموزش هاست که اتفاقا بسیاری از عزیزان از شهر ها و روستاهای کوچک کشور این اموزش رو تهیه کردند و
با علاقه بسیار و تمرین تونستن از اون در کار خودشون به بهترین نحو استفاده کنند.
به شما همراه گرامی پیشنهاد می کنم در صورتیکه علاقه به تهیه این اموزش دارید با تیم فروش ما تماس بگیرید تا این اموزش رو با شرایط ویژه بتونید دریافت کنید.
۰۹۰۱۷۰۳۹۳۲۹
خوشحال میشیم تا بتونیم در صورت امکان خدماتمون رو به شما ارائه کنیم و برای شما در این مسیر یک همراه باشیم
